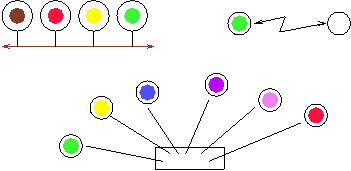

ネットワーク図
Menu Menu
物理的配線図
ネットワーク機器
3F
名称 | 数量 | 場所 | 説明 |
FSW3 | 1 | ノートPC演習室 | フロアスイッチ |
note PC | 70 | ノートPC演習室 | フロアスイッチ |
計 71 アドレス |

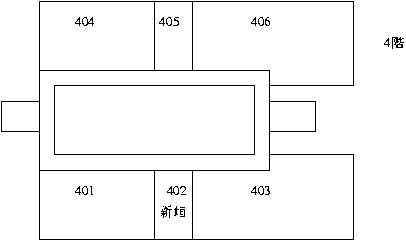

4F
名称 | 数量 | 場所 | 説明 |
Router 1 | 1 | 404 | ルータ |
FSW4 | 1 | 406 | フロアスイッチ |
MSW | 1 | 404 | メインスイッチ |
Server | 8 | 404 | Unix サーバクラスタ |
Workstation | 20 | 401 | Unix ワークステーション |
Workstation | 20 | 403 | Unix ワークステーション |
Workstation | 20 | 406 | Unix ワークステーション |
Workstation | 20 | 404 | Unix ワークステーション |
計 91 アドレス |

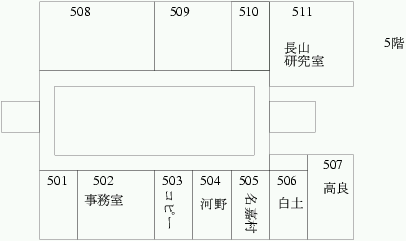

5F
名称 | 数量 | 場所 | 説明 |
FSW5 | 1 | 509 | フロアスイッチ |
Workstation | 1 | 501 | Unix ワークステーション |
Workstation | 1 | 503 | Unix ワークステーション |
Workstation | 1 | 504 | Unix ワークステーション |
Workstation | 1 | 505 | Unix ワークステーション |
Workstation | 1 | 506 | Unix ワークステーション |
Workstation | 1 | 507 | Unix ワークステーション |
Workstation | 1 | 508 | Unix ワークステーション |
Workstation | 1 | 509 | Unix ワークステーション |
Workstation | 1 | 510 | Unix ワークステーション |
Workstation | 6 | 511 | Unix ワークステーション |
計 16 アドレス |
ネットワーク割り当て (解答例)
名称 | アドレス | ネットマスク | 場所 | 説明 |
Student-Net | 220.221.145.0 | 255.255.255.128 | 3F, 4F | 学生用ネットワーク |
Research-Net | 220.221.145.128 | 255.255.255.128 | 3F, 4F | 研究用ネットワーク |
Aux-Net | 220.221.146.0 | 255.255.255.128 | 3F, 4F | 予備ネットワーク |
Admin-Net | 220.221.146.128 | 255.255.255.128 | 3F, 4F | 管理用ネットワーク |
アドレス割り当て (解答例)
名称 | 数量 | アドレス | ネットマスク | ブロードキャスト | 場所 | 説明 |
Admin-Net 220.221.146.128 | ||||||
Router 1 | 1 | 220.221.146.1 | 255.255.255.128 | 220.221.146.255 | 404 | ルータ |
MSW | 1 | 220.221.146.2 | 255.255.255.128 | 220.221.146.255 | 404 | メインスイッチ |
Server | 8 | 220.221.145.6-13 | 255.255.255.128 | 220.221.146.255 | 404 | Unix サーバクラスタ |
Student-Net 220.221.145.0 | ||||||
FSW3 | 1 | 220.221.145.1 | 255.255.255.128 | 220.221.145.127 | ノートPC演習室 | フロアスイッチ |
note PC | 70 | 220.221.145.3-72 | 255.255.255.128 | 220.221.145.127 | ノートPC演習室 | フロアスイッチ |
Research-Net 220.221.145.128 | ||||||
FSW5 | 1 | 220.221.145.129 | 255.255.255.128 | 220.221.145.255 | 509 | フロアスイッチ |
Workstation | 1 | 220.221.145.131 | 255.255.255.128 | 220.221.145.255 | 501 | Unix ワークステーション |
Workstation | 1 | 220.221.145.132 | 255.255.255.128 | 220.221.145.255 | 503 | Unix ワークステーション |
Workstation | 1 | 220.221.145.133 | 255.255.255.128 | 220.221.145.255 | 504 | Unix ワークステーション |
Workstation | 1 | 220.221.145.134 | 255.255.255.128 | 220.221.145.255 | 505 | Unix ワークステーション |
Workstation | 1 | 220.221.145.135 | 255.255.255.128 | 220.221.145.255 | 506 | Unix ワークステーション |
Workstation | 1 | 220.221.145.136 | 255.255.255.128 | 220.221.145.255 | 507 | Unix ワークステーション |
Workstation | 1 | 220.221.145.137 | 255.255.255.128 | 220.221.145.255 | 508 | Unix ワークステーション |
Workstation | 1 | 220.221.145.138 | 255.255.255.128 | 220.221.145.255 | 509 | Unix ワークステーション |
Workstation | 1 | 220.221.145.139 | 255.255.255.128 | 220.221.145.255 | 510 | Unix ワークステーション |
Workstation | 6 | 220.221.145.140-145 | 255.255.255.128 | 220.221.145.255 | 511 | Unix ワークステーション |
FSW4 | 1 | 220.221.145.130 | 255.255.255.128 | 220.221.145.255 | 406 | フロアスイッチ |
Workstation | 20 | 220.221.145.150-169 | 255.255.255.128 | 220.221.145.255 | 401 | Unix ワークステーション |
Workstation | 20 | 220.221.145.170-189 | 255.255.255.128 | 220.221.145.255 | 403 | Unix ワークステーション |
Workstation | 20 | 220.221.145.190-209 | 255.255.255.128 | 220.221.145.255 | 406 | Unix ワークステーション |
Workstation | 20 | 220.221.145.210-239 | 255.255.255.128 | 220.221.145.255 | 404 | Unix ワークステーション |
