FSM（有限状態マシン）の設計

琉球大学情報工学科 和田 知久

• 前回やった順序回路では、フリップフロップに計算の途中の値を記憶させた。

• 今回はフリップフロップに状態を記憶させる有限状態マシンを設計する。

• 初期（電源投入時）のFFの値は不定であるので、注意を要する。通常はResetをかけて、初期値を設定する。

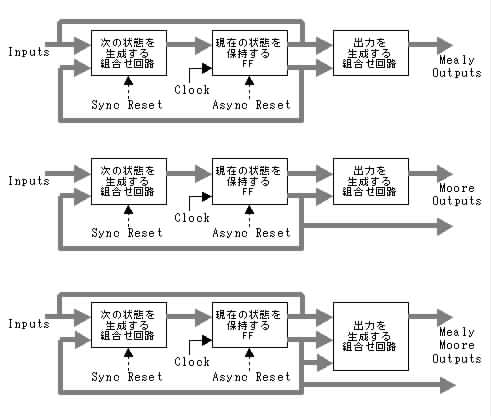

• 出力データの作り方により、MEALYとMOOREというタイプに分かれるが、基本的には、以下の図のように三つの機能を作ればよい。

例題５：

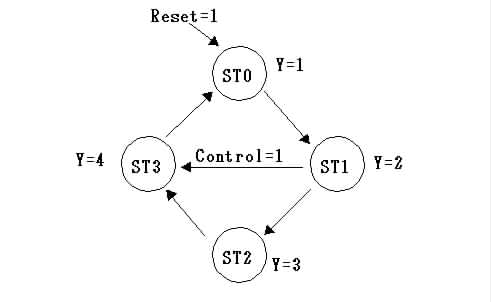

• 以下の４つの状態を遷移する。ＦＳＭの設計例3種類と、悪い例2種類を示す。

例題５−１：3つのブロック（次状態、現状態、出力）による記述例。

fsm21.vhd

entity FSM21 is
　　port ( Clock, Reset : in std_logic;
　　　　　　　Control : in std_logic;
　　　　　　　Y : out integer range 0 to 4 );
end entity FSM21;

architecture RTL of FSM21 is
　　type StateType is (ST0, ST1, ST2, ST3);
　　signal CurrentState, NextState : StateType;
begin
　　----------------------
　　-- NEXT STATE LOGIC
　　----------------------
　　COMB: process (Control, CurrentState)
　　begin
　　　　case CurrentState is
　　　　　　when ST0 => NextState <= ST1;
　　　　　　when ST1 =>
　　　　　　　　if (Control ='1') then NextState <= ST2;
　　　　　　　　else NextState <= ST3;
　　　　　　when ST2 => NextState <= ST3;
　　　　　　when ST3 => NextState <= ST0;
　　　　　　when others => NextState <= ST0;
　　　　end case;
　　end process COMB;
　　----------------------
　　-- CURRENT STATE LOGIC
　　----------------------
　　SEQ: process (Clock, Reset)
　　begin
　　　　if (Reset ='1') then CurrentState <= ST0;
　　　　elsif rising_edge(Clock) then CurrentState <= NextState;
　　　　end if;
　　end process SEQ;
　　----------------------
　　-- OUTPUT LOGIC (MOORE TYPE)
　　----------------------
　　with CurrentState select
　　　　Y <= 1 when ST0,
　　　　　　　2 when ST1,
　　　　　　　3 when ST2,
　　　　　　　4 when ST3,
　　　　　　　1 when others;
end architecture RTL;　　　

例題５−２：現状態と次状態を同一ブロックで記述した例。

fsm22.vhd

entity FSM22 is
　　port ( Clock, Reset : in std_logic;
　　　　　　Control　　　　: in std_logic
　　　　　　Y　　　　　　　　: out integer range 0 to 4);
end entity FSM22;

architecture RTL of FSM22 is
　　type StateType is (ST0, ST1, ST2, ST3);
　　signal STATE : StateType;
begin
　　---------------------
　　-- CURRENT & NEXT STATE LOGIC
　　---------------------
　　NEXT_CURR: process (Clock, Reset)
　　begin
　　　　if (Reset='1') then
　　　　　　STATE <= ST0;
　　　　elsif rising_edge(Clock) then
　　　　　　case (STATE) is
　　　　　　　　when ST0 => STATE <= ST1;
　　　　　　　　when ST1 =>
　　　　　　　　　　if (Control ='1') then STATE <= ST2;
　　　　　　　　　　elsif STATE <= ST3;
　　　　　　　　　　end if;
　　　　　　　　when ST2 => STATE <= ST3;
　　　　　　　　when ST3 => STATE <= ST0;
　　　　　　　　when others => null;
　　　　　　end case;
　　　　end if;
　　end process NEXT_CURR;
　　----------------------
　　-- OUTPUT LOGIC (MOORE TYPE)
　　----------------------
　　with CurrentState select
　　　　Y <= 1 when ST0,
　　　　　　　2 when ST1,
　　　　　　　3 when ST2,
　　　　　　　4 when ST3,
　　　　　　　1 when others;
end architecture RTL;

例題５−３：次状態と出力を１つのブロックで記述した例。

fsm23.vhd

entity FSM23 is
　　port ( Clock, Reset : in std_logic;
　　　　　　Control　　　　:　in std_logic;
　　　　　　Y　　　　　　　　: out integer range 0 to 4);
end entity FSM23;

architecture RTL of FSM23 is
　　type StateType is (ST0, ST1, ST2, ST3);
　　signal CurrentState, NextState : StateType;
begin
　　---------------------
　　-- NEXT & OUTPUT LOGIC
　　---------------------
　　COMB: process (Control, CurrentState)
　　begin
　　　　case CurrentState is
　　　　　　when ST0 =>
　　　　　　　　Y <= 1;
　　　　　　　　NextState <= ST1;
　　　　　　when ST1 =>
　　　　　　　　Y <= 2;
　　　　　　　　if (Control='1') then NextState <= ST2;
　　　　　　　　else NextState <= ST3;
　　　　　　　　end if;
　　　　　　when ST2 =>
　　　　　　　　Y <= 3;
　　　　　　　　NextState <= ST3;
　　　　　　when ST3 =>
　　　　　　　　Y <= 4;
　　　　　　　　NextState <= ST0;
　　　　　　when others =>
　　　　　　　　Y <= 1;
　　　　　　　　NextState <= ST0;
　　　　end case;
　　end process COMB:

　　---------------------
　　--　CURRENT STATE LOGIC
　　---------------------
　　SEQ: process(Clock,Reset)
　　begin
　　　　if (Reset='1') then
　　　　　　CurrentState <= ST0;
　　　　elsif rising_edge(Clock) then
　　　　　　CurrentState <= NextState;
　　　　end if;
　　end process SEQ;
end architecture RTL;

例題５−４：すべてを１つのブロックで記述した例。（悪い例）

• この記述はシミュレーションでは動作したが、合成ツールではエラーとなった。

fsm24.vhd

entity FSM24 is
　　port ( Clock, Reset : in std_logic;
　　　　　　Control　　　　:　in std_logic;
　　　　　　Y　　　　　　　　: out integer range 0 to 4 );
end entity FSM24;

architecture RTL of FSM24 is
begin
　　ALL_IN_1: process (Clock, Reset)
　　　　type StateType is (ST0, ST1, ST2, ST3);
　　　　variable State : StateType;
begin
　　if (Reset='1') then
　　　　State := ST0;
　　elsif rising_edge(Clock) then
　　　　case State is
　　　　　　when ST0 => State := ST1;
　　　　　　when ST1 =>
　　　　　　　　if (Control ='1') then State := ST2;
　　　　　　　　else State := ST3;
　　　　　　　　end if;
　　　　　　when ST2 => State := ST3;
　　　　　　when ST3 => State := ST0;
　　　　　　when others => State := ST0;
　　　　end case;
　　end if;

　　case State is
　　　　when ST0 => Y <=1;
　　　　when ST1 => Y <=2;
　　　　when ST2 => Y <=3;
　　　　when ST3 => Y <=4;
　　　　when others => Y <=1;
　　end case;
end architecture RTL;

例題５−５：合成すると余計なＦＦが生成される例。（悪い例）

fsm2bad.vhd

• 以下の例では出力生成の組合せ回路であるべきところに、ＦＦが生成される。

entity FSM2BAD is
　　port (Clock, Reset : in std_logic;
　　　　　　Control　　　: in std_logic;
　　　　　　Y　　　　　　　: out integer range 1 to 4);
end entity FSM2BAD;

architecture RTL of FSM2BAD is
begin
　　ALL_IN_1: processor(Clock, Reset)
　　　　type StateType is (ST0, ST1, ST2, ST3);
　　　　variable STATE : StateType := ST0;
　　begin
　　　　if (Reset ='1') then
　　　　　　Y <= 1;
　　　　　　STATE := ST0;
　　　　elsif rising_edge(Clock) then
　　　　　　case (STATE) is
　　　　　　　　when ST0 => Y <= 1;　　-- elsif文の中で、Ｙに対してＦＦが生成。
　　　　　　　　　　　　　　　　　STATE := ST1;
　　　　　　　　when ST1 => Y <= 2;
　　　　　　　　　　　　　　　 　if (Control ='1') then
　　　　　　　　　　　　　　　　　　STATE := ST2;
　　　　　　　　　　　　　　　　　else STATE := ST3;
　　　　　　　　　　　　　　　　　end if;
　　　　　　　　when ST2 => Y <= 3;
　　　　　　　　　　　　　　　　　STATE := ST3;
　　　　　　　　when ST3 => Y <= 4;
　　　　　　　　　　　　　　　　　STATE := ST0;
　　　　　　　end case;
　　　　　end if;
　　end process ALL_IN_1;
end architecture RTL;
