最終課題で必要な、８サイクルのシリアルに入力されるデータをパラレルの８ビット出力に変換する回路を説明する。

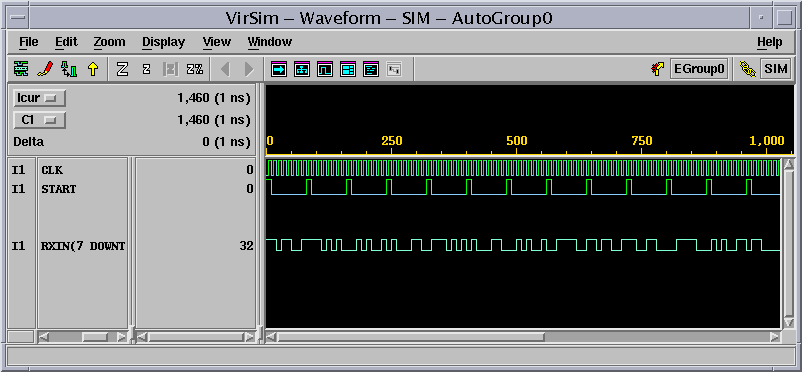

最終課題では下図の示すようにRXINに８ビットの入力値がシリアルに各クロックごとに入力される。
入力は８サイクルがひとつのセットであり、８サイクルの先頭を示すSTART信号が８サイクルに１回アサートされる。
下図で、RXINは８ビット値をアナログ表示にしたものである。
この記述を見て、回路図を作成せよ。

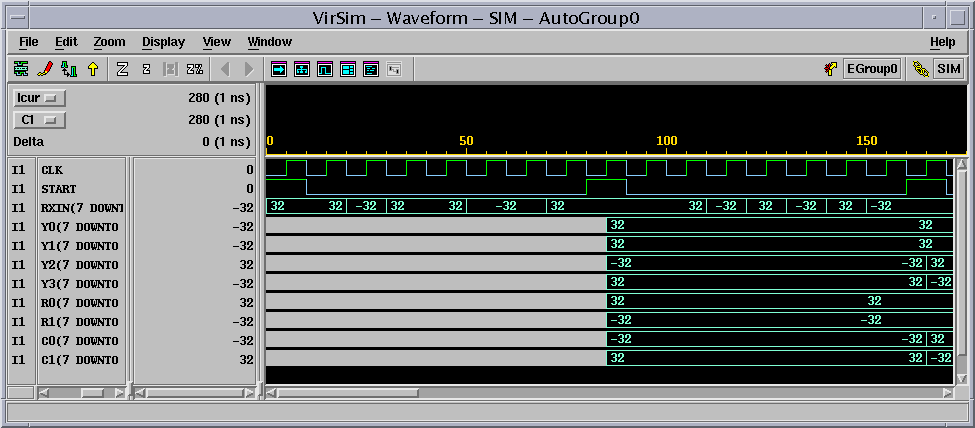

１）上記シミュレーション動作の確認せよ。
２） RXINの入力データを以下のノイズの最も大きい場合に変更し、シミュレーションを行え。
http://www.ie.u-ryukyu.ac.jp/~wada/design06/pcodeDC/rxin0DB.txt
以上
